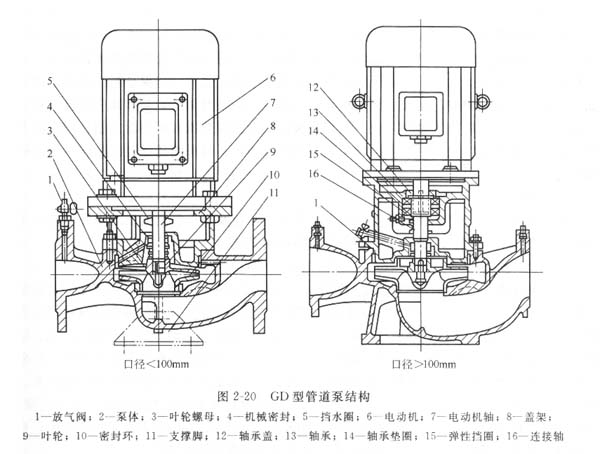

GD型管道泵是立式单吸单级离心泵，可以直接安装在管道中直接进行加压。泵的出入口在同一水平方向上，并互成180°，泵主要由泵体、泵盖、叶轮、轴、机械密封等零件组成，其结构如图2-20所示。

    口径100mm及100mm以下的泵与电动机共轴，叶轮直接装在电动机上，轴向力由电动机轴承承受。泵的支撑方式分无支承脚与有支承脚两种。

    口径125mm及125mm以上的泵，泵轴与电动机分开，泵轴由中间轴承体轴承支承，电动机轴套入泵轴内。整机有底座支承，轴封采用机械密封。

    泵由电动机直接驱动，从电动机端部看，泵为顺时针方向旋转。

    GD型管道泵一般供输送温度低于80℃无腐蚀性的清水或物理、化学性质类似清水的液体。如果过流部件用不锈钢制造，则可输送奶类、饮料、酱油等卫生液体。

    GD型管道泵轻便灵活，使用时可以直接将泵安装在水平管道中，小型泵还可以安装在竖直管道中运行。根据具体情况可以单台工作，也可多台串联或并联运行，适合工业系统中途加压、城市高层建筑给水及空调循环水输送使用。

    GD型管道泵的性能范围：流量(Q)为6～200rri3／h;扬程(H)为13—78m。

    型号意义：例如GD150-315A

     GD---管道离心泵；

150-泵出入口直径，mm；

315-叶轮名义直径，mm；

A-泵叶轮外径经第一次切削。
